Diese Anleitung zum Einrichten des Hyperterminals und Einspielen von BIN-Dateien gilt für folgende Receiver:

galaxis IQg.MAX S
galaxis IQg.Matrix S
galaxis IQg.Matrix JSTV
galaxis IQg.Matrix AC3 S
galaxis IQg.Matrix S 1.3
galaxis IQg.McZap S
galaxis IQg.McZap S CI
galaxis Matrix Action S
Primacom IQg.Broadband C
galaxis Matrix C LiWest
galaxis IQg.Broadband C
Schwaiger DigiZap S
Schwaiger DigiZap S CI
galaxis Easy S CI 1.4
galaxis Easy S CI
galaxis Easy Beta S CI
galaxis Easy World S
galaxis Easy T CI
Hirschmann Beta CI ... usw.

Das Hyperterminal sollte in jeder Windows Installation vorhanden sein, wenn nicht, muß es über das Windows Setup installiert werden. Man findet es unter: Start > Programme > Zubehör > Hyperterminal oder Start > Programme > Zubehör > Kommunikation

Beim ersten Aufruf werden Einstellungen für die Kommunikation abgefragt (Neue Verbindung).

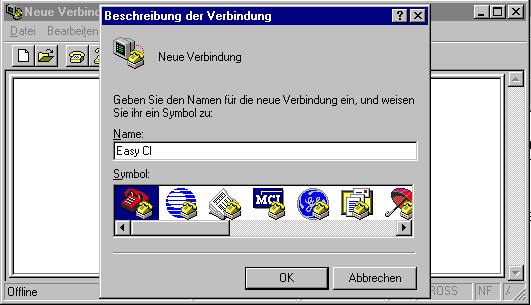

1. Man vergibt einen Namen, unter dem man später diese Einstellungen wieder findet (z.B. als Link auf den Desktop).

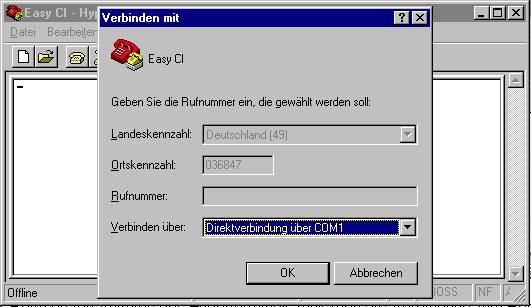

2. Man wählt einen freien COM-Port aus.

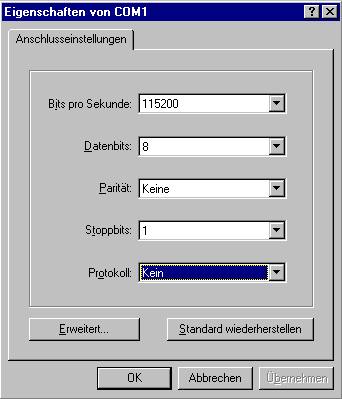

3. Kommunikationseigenschaften definieren, Einstellung wie hier im Bild.

Nach Beenden des Hyperterminals wird gefragt, ob man die Einstellungen speichern möchte, tut man dies, kann man diese Einstellungen über den vorher vergebenen Namen immer wieder aufrufen.

Übertragen einer BIN Datei

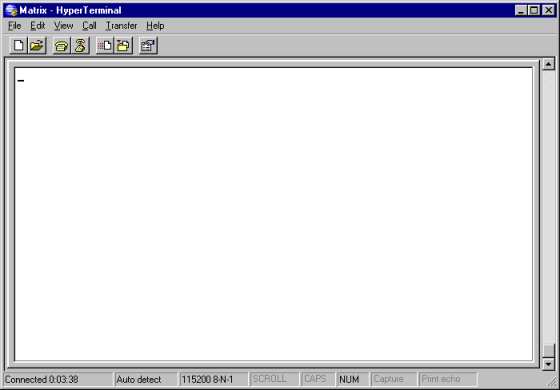

1. Hyperterminal mit den eben erzeugten Einstellungen aufrufen.

2. Box und PC per Nullmodemkabel verbinden. Die zuvor gewählte COM benutzen.

3. Die Taste "D" an der PC Tastatur gedrückt halten und die Box per Fernbedienung oder Netzschalter einschalten.

Wird der Bootloaderblock ein zweites mal angezeigt, besteht keine Verbindung vom PC zur Box, nur von der Box zum PC. Hier sollte man das Nullmodemkabel überprüfen bzw. die Installation/Freigabe der COM in Windows.

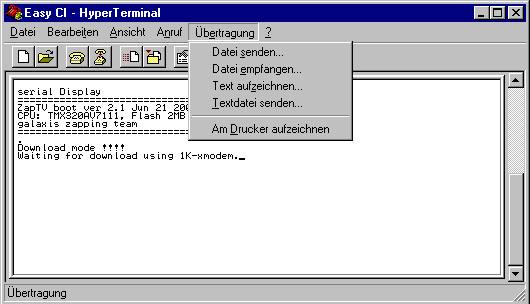

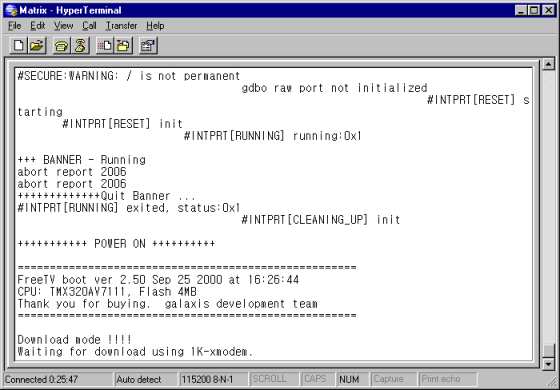

In Normalfall erscheint die Meldung

Download mode !!!!
Waiting for download using 1K-xmodem.

und "doun" erscheint auf dem Display der Box.

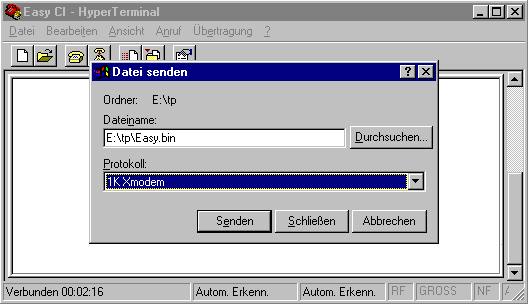

Nun wählt man über "Datei senden" eine BIN Datei aus, die zur jeweiligen Box passen muß. Ist die BIN nicht für die Box geeignet, kann man die Box dabei zerstören!!!

Als Protokoll muß "1K Xmodem" gewählt werden.

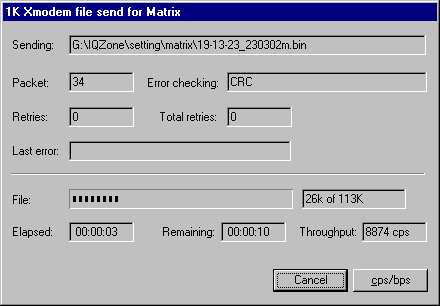

Nach dem eigentlichen Download zur Box überprüft die Box die Checksummen und nimmt bei korrekter Checksumme die Datei in den Flash-Speicher - "pro6" am Display der Box. Während des Flashens des Speichers darf man die Box nicht ausschalten, der Speicher könnte durcheinander kommen und die Box könnte anschließend nicht mehr starten.

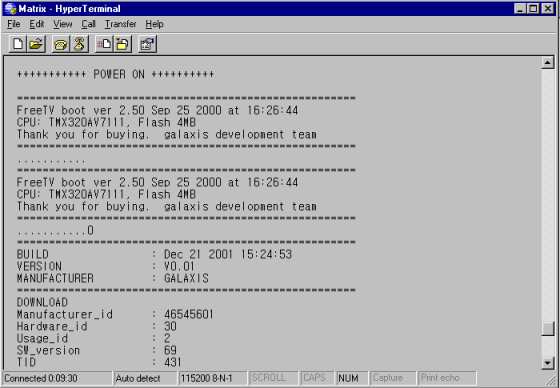

+++++++++++ POWER ON ++++++++++

=====================================================
FreeTV boot ver 2.50 Sep 25 2000 at 16:26:44
CPU: TMX320AV7111, Flash 4MB
Thank you for buying.  galaxis development team
=====================================================

Download mode !!!!
Waiting for download using 1K-xmodem
File Check-Sum 1bc
DRAM Check-Sum 1bc OK!!!

Start add=0x2c340000, End add=0x2c35c2cb
Valid Sector. Please wait!!!
program ok!!!!
End Download !!!ý
=====================================================
FreeTV boot ver 2.50 Sep 25 2000 at 16:26:44
CPU: TMX320AV7111, Flash 4MB
Thank you for buying.  galaxis development team
=====================================================
...........
=====================================================
FreeTV boot ver 2.50 Sep 25 2000 at 16:26:44
CPU: TMX320AV7111, Flash 4MB
Thank you for buying.  galaxis development team
=====================================================
...........0
=====================================================
BUILD               : Dec 21 2001 15:24:53
VERSION             : V0.01
MANUFACTURER        : GALAXIS
=====================================================
DOWNLOAD
Manufacturer_id     : 46545601
Hardware_id         : 30
Usage_id            : 2
SW_version          : 69
TID                 : 431
BID                 : 1040
user_version        : 30082000
channel_version     : 3072000
=====================================================
================== HARDWARE LIST ===================
=====================================================
Flash driver version : 1.00.00 17.07.2001
SW update version   : FREETV 2.1.1   20/11/2000
Demodulator version  : 1.003  15/06/2001
Scan Version        : 1.0.2   05/04/2001
-----------------------------------------------------
Dram_Size :    2
SDram_Size:    4
Flash1    :    AMD 29LV160B id = 1, Device id = 2249
Flash2    :    AMD 29LV160B id = 1, Device id = 2249
Eeprom_Typ:    -------------------------------------
Disp_Typ  :    Serial Display
AVmux_Typ :    STV 6410
Scart     :    three Scart
AC3_Typ   :    -------------------------------------
RFmod_Typ :    present
FE_Typ    :    Qpsk Samsung
Modem     :    -------------------------------------
CIMax     :    present
=====================================================

Nach " End Download !!! " bootet die Box neu, und z.B. ein Setting ist sofort aktiv bzw. die neue Software startet. Bei mancher neuen Software kann es sein daß man einige Systemeinstellungen erneut vornehmen muß oder daß die eigene Programmliste verloren geht, und man ggf. seine Settings neu einspielen muß.
